X-F-20(X-F-24)
本产品由全面罩总成、压力平视显示装置、减压器系统总成、快充装置、供气阀总成、背架总成、气瓶总成组成。
|
全面罩 ◆三维球形视窗，视野广。 ◆视窗光学性能极佳，透光度高。 ◆视窗镜片表面进行硬化和防雾处理，可长时间不上雾。 ◆适合亚洲人脸型，佩戴舒适，密封性能好。 ◆采用插口结构与供气阀快速相连。 ◆采用高强度传音膜片,更清晰传递语音。 ◆配亚洲脸型口鼻罩，降低面罩内吸入的二氧化碳含量,提高工作效率。 |
|
|

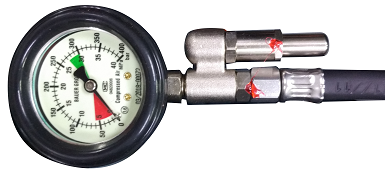

压力显示与报警装置 ◆压力显示是采用刻度（0～40）MPa 的压力表，它通过一根高压导管与减压器相连，表盘采用荧光材料，可在暗处观察压力表指示值。表面采用抗冲击防爆材料，并设有橡胶保护套，有防水、防震和防尘功能，高压导管有限流装置，当压力表同其连接的高压导管脱开时，在气瓶压力为20MPa的情况下其漏气量不大于25L/min。 ◆报警装置设在接近压力表的高压导管上，当气瓶中压力降低到（5.5±0.5）MPa时，报警哨会发出90dB(A)以上的连续报警声响。如果按报警压力值5MPa、气瓶容积6.8L、使用者呼吸的平均耗气量30L/min计算，则报警后尚可使用大约5-10分钟，不同气瓶容积报警后使用时间也是不同的。所以，使用者听到报警声应撤离现场，更换气瓶后方可继续工作。 |
|
|
供气阀 ◆供气阀内设有大膜片自动平衡系统，大膜片自动跟踪人的呼吸动作，实现按需供气，并保证面罩内的压力高于周围环境压力。 ◆供气阀前面方形手动关闭按钮，可关闭供气阀的输出气流，停止供气，吸气时由吸力自动开启。 ◆供气阀底部中心圆形的手动强制供气按钮，当手动关闭按钮没被吸开时用手按压此按钮，可实现自动供气；或佩戴者感到气体供给不足时，按下此按钮，供气阀会自动增大供气量。 ◆另外按压此按钮可以放掉中压导管中的余气压力，方便检测和拆卸快速接头。 |
|
|

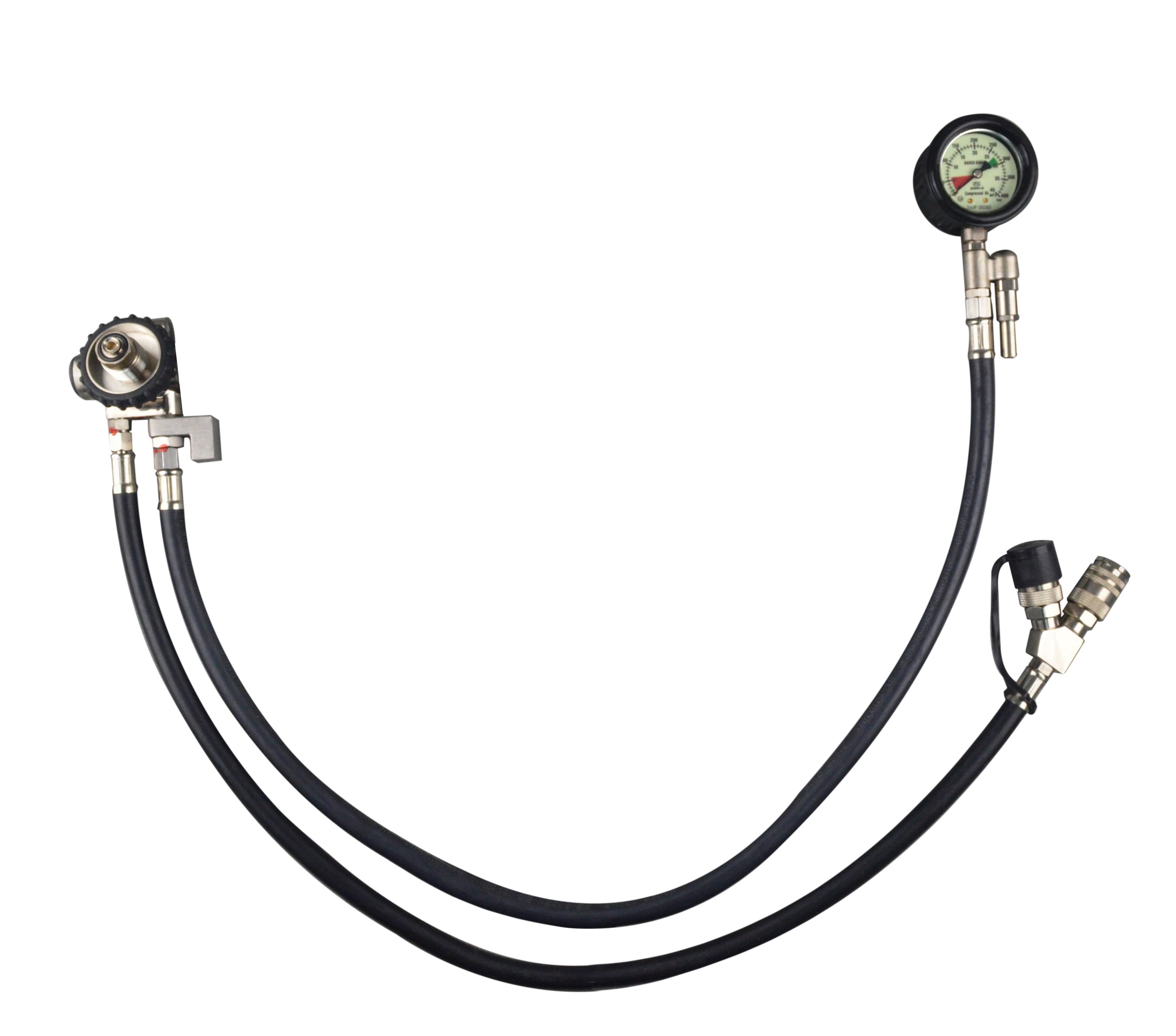

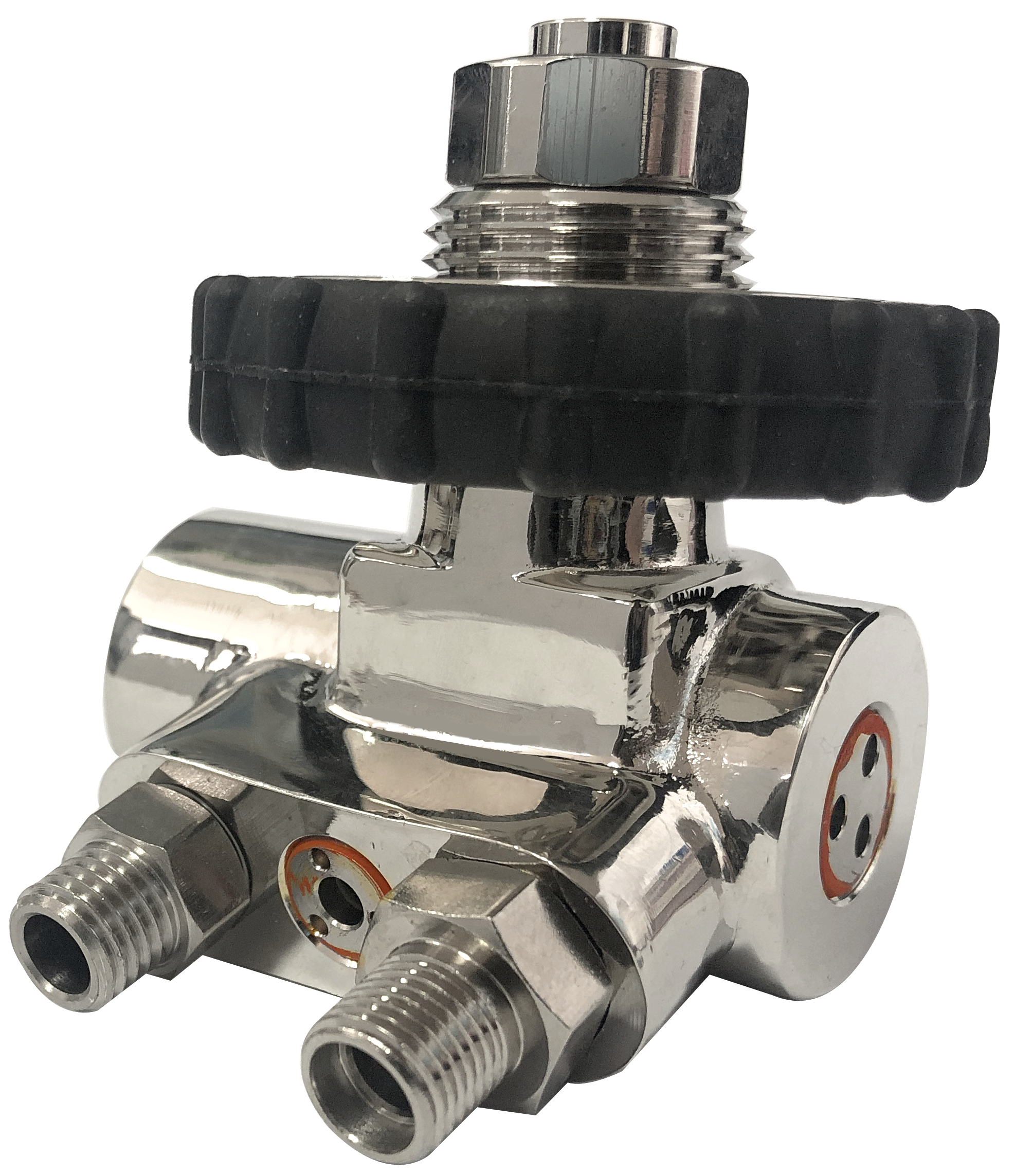

减压器系统 ◆减压器的主要功能是将气瓶内高压压缩空气减压至中压（约0.75MPa）气体。减压器安装在背架上，通过减压器上的手轮（G5/8螺纹）手动旋紧与气瓶上的气瓶阀连接。减压器的输出端与中压管、高压管连接，中压管用于输送减压后的中压气体到供气阀， 高压管用于输送高压气体，高压管另一端连接有报警哨和压力表，可直接观察到气瓶中的压力值。 ◆中压管上设有三通快插接头，不用任何工具供气阀快插公端可快速插接和拆卸，插接后自锁防止松脱。另一个插接口作为他救接口，可插接另一只供气阀和全面罩或他救头罩，用于救助受困人员，满足两人同时使用一套空气呼吸器。三通快插接头尺寸规格符合XF 124-2013标准规定。 ◆高压管上连接报警哨和压力表，和报警哨压力表的连接是活动的，可360°旋转，方便观察压力表的数值，高压管有外层护套和高压内管两层。 ◆当气瓶内压力降低到（5.5±0.5）MPa时，报警哨会发出90dB(A)以上的连续报警声响，报警时需要消耗气瓶内的气体，耗气量不大于5L/min,因此，使用者听到报警声应立即撤离现场。 ◆减压器上设有安全阀（如右图），如果减压器发生故障导致压力升高超过设定值（0.99～1.53MPa）时，安全阀会自动开启释放压力，保障供气阀正常工作，当中压压力恢复到正常值时，安全阀会重新关闭 |
|
|
背架总成 ◆背架总成主要由背板、肩带、腰带、带扣、减压器固定架和气瓶紧固带组成。肩带、腰带、减压器和气瓶都固定在背板上。 ◆背板完全按照人体工程学设计，外形完全贴合人体背部曲线，接触面大，佩戴舒适。 ◆背架由阻燃工程塑料注塑成型，强度高，耐冲击。 ◆肩带和腰带采用阻燃防滑、抗撕拉的织物编织而成，佩戴更舒适。带扣由阻燃材料制成。肩带、腰带和带扣阻燃性能符合GB/T 16556标准要求。 |
|
|

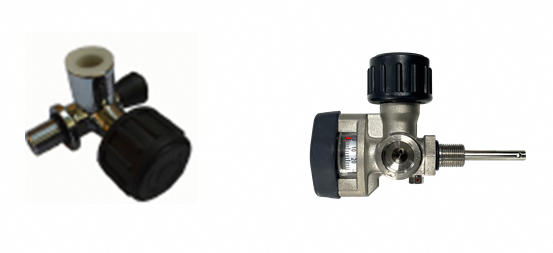

气瓶总成 碳纤维复合气瓶属于压力容器，每一只气瓶都经过特种设备检验机构检测，符合GB/T 28053《铝合金内胆碳纤维全缠绕气瓶》标准要求。 ◆气瓶阀Y型设计，设有安全自锁装置和限流装置。安全自锁装置可避免因使用过程中不慎碰撞或误操作而关闭气瓶阀，限流装置可避免气瓶阀意外断裂时大流量的高压气体不受控制的释放而产生的气瓶冲击危险。 ◆气瓶阀的手轮逆时针旋转为开启，关闭时需要将手轮向内按压到底，然后顺时针旋转。 ◆气瓶阀上设有安全膜片，爆破压力为（37～45）MPa,可防止气瓶内压力过高而变形或爆破。 ◆气瓶阀有不带压力表和带压力表两款可供选择（如下图）。 |
|
6.8L气瓶总成主要技术参数
|
水容积(L) |
储气量（L） |
使用时间*（min） |
气瓶阀螺纹接口 |
瓶体螺纹接口 |
其它 |
|
6.8 |
2040 |
60 |
G5/8 |
M18X1.5 |
额定工作压力：30MPa 水压检测压力：50MPa 爆破压力：≥102MPa 水压检测周期：3年 设计使用寿命：15年 |
注：使用时间按中等劳动强度，呼吸量30升∕分钟计算。
9L气瓶总成主要技术参数
|
水容积(L) |
储气量（L） |
使用时间*（min） |
气瓶阀螺纹接口 |
瓶体螺纹接口 |
其它 |
|
9 |
2700 |
90 |
G5/8 |
M18X1.5 |
额定工作压力：30MPa 水压检测压力：50MPa 爆破压力：≥102MPa 水压检测周期：3年 设计使用寿命：15年 |
注：使用时间按中等劳动强度，呼吸量30升∕分钟计算。
